来源：中国药典四部   分类：药用辅料   页码：575

　[9006-65-9]

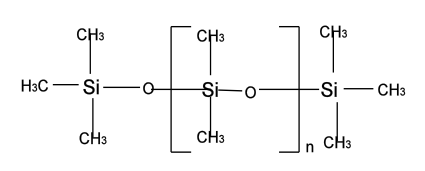

　　本品为二甲基硅氧烷的线性聚合物，含聚合二甲基硅氧烷为97.0%～103.0%。因聚合度不同而有不同黏度。按运动黏度的不同，本品分为20、50、100、200、350、500、750、1000、12500、30000十个型号。
　　【性状】　本品为无色澄清的油状液体。
　　本品在三氯甲烷、甲苯、乙酸乙酯或甲基乙基酮中极易溶解，在水或乙醇中不溶。
　　相对密度　本品的相对密度（通则0601）在25℃时应符合附表的规定。
　　折光率　本品的折光率（通则0622）在25℃时应符合附表的规定。
　　黏度　本品在25℃时的运动黏度（通则0633第一法，毛细管内径为2mm；黏度为1000mm2/s及以上时采用第三法）应符合附表的规定。
　　【鉴别】　（1）取本品0.5g，加硫酸0.5ml与硝酸0.5ml，缓缓炽灼，即形成白色纤维状物，最后遗留白色残渣。
　　（2）取本品0.5g，置试管中，小火加热直至出现白烟。将试管倒置在另一含有0.1%变色酸钠硫酸溶液1ml的试管上，使白烟接触到溶液。振摇第二支试管10秒，水浴加热5分钟，溶液显紫色。
　　（3）本品的红外光吸收图谱应与对照图谱（光谱集10图）一致，750～850cm-1范围内的吸收峰可忽略不计。
　　【检查】　酸碱度　取乙醇与三氯甲烷各5ml，摇匀，加酚酞指示液1滴，滴加氢氧化钠滴定液（0.02mol/L）至微显粉红色，加入本品1.0g，摇匀；如无色，加氢氧化钠滴定液（0.02mol/L）0.15ml，应显粉红色；如显粉红色，加硫酸滴定液（0.01mol/L）0.15ml，粉红色应消失。
　　矿物油　取本品，与对照溶液（取硫酸奎宁，用0.005mol/L硫酸溶液溶解并稀释制成每1ml中含0.1μg的溶液）在紫外光灯（365nm）下比较荧光强度，不得更深。
　　苯基化合物　取本品5.0g，置具塞试管中，精密加环己烷10ml，振摇使溶解，照紫外-可见分光光度法（通则0401），在250～270nm的波长范围内测定吸光度，不得过0.2。
　　干燥失重　取本品置于金属皿中，在150℃干燥2小时，减失重量不得超过附表规定的限度（通则0831）。
　　重金属　取本品1.0g，置比色管中，加三氯甲烷溶解并稀释至20ml，加临用新制的0.002%双硫腙三氯甲烷溶液1.0ml、水0.5ml与氨试液－0.2%盐酸羟胺溶液（1∶9）的混合溶液0.5ml，作为供试品溶液。另取三氯甲烷20ml置比色管中，加临用新制的0.002%双硫腙三氯甲烷溶液1.0ml、标准铅溶液0.5ml与氨试液－0.2%盐酸羟胺溶液（1∶9）的混合溶液0.5ml，作为对照溶液。立即强力振摇供试品溶液和对照溶液1分钟，照紫外-可见分光光度法（通则0401），在523nm处测定吸光度，供试品溶液的吸光度不得大于对照溶液的吸光度（0.0005%）。
　　砷盐　取本品1.0g，加氢氧化钙1.0g，混合，加水少量，搅拌均匀，干燥后，先用小火灼烧使炭化，再在500～600℃炽灼使完全灰化，放冷，加盐酸5ml与水23ml使溶解，依法检查（通则0822第一法），应符合规定（0.0002%）。
　　【含量测定】　按衰减全反射红外光谱法（通则0402），在4000～700cm-1波数扫描样品与二甲硅油对照品的红外光谱，计算在1259cm-1波数附近的吸收度（以峰高计），按照以下公式计算二甲硅油中的聚二甲基硅氧烷的含量∶
　　聚二甲基硅氧烷的含量（%）=100（Au/As）（Ds/Du）
　　式中 Au为样品的吸收度；
　　As为对照品的吸收度；
　　Du为样品在25℃时的相对密度；
　　Ds为对照品在25℃时的相对密度。
　　【类别】　药用辅料，消泡剂和润滑剂等。
　　【贮藏】　密封保存。
　　

        聚二甲基硅氧烷是食品级消泡剂，可用于医药、食品的酿造、发酵时间的消泡。 由于它无毒，在人体内不会引起生理反应，故亦被用作医用消泡剂，用于急性肺水肿和肠胃胀气的治疗。药剂学专著上称为硅酮（Silicones，或称硅油）的物质是一类有机硅氧化聚合物的总称。二甲基硅油仅是其在药剂中常用的一种。此外还有乙基硅油、甲基苯基硅油、含腊硅油等等。在片剂抛光剂虫蜡中，常加入少量本品以增强片面的光亮程度及抗潮性。在软膏剂中，本品由于具有良好的润滑性，易于涂布，不沾污衣物，不妨碍皮肤的正常功能等，而为一种较理想的疏水性基质。常与油脂性基质合用制成防护性软膏，用于防止水溶性物质及酸、碱液等的刺激或腐蚀。
